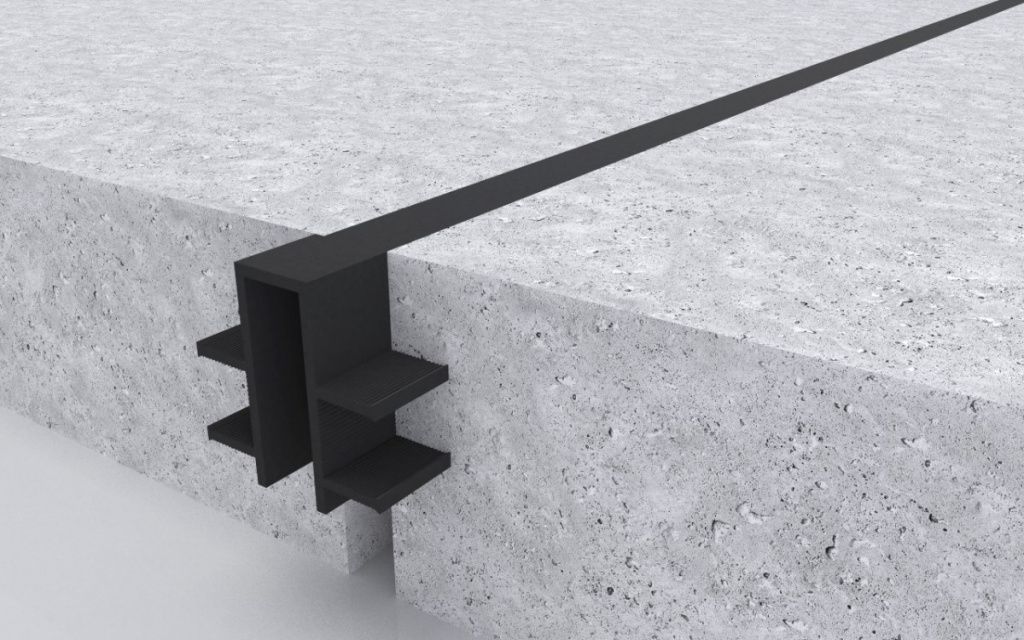

Гидрошпонка: общие характеристики и область их применения

Резиноподобные уплотнители (гидрошпонки) служат для создания надежного изолирующего слоя как в монолитных, так и сборных конструкциях. Обеспечивают неразрушаемый, гибкий узел, воспринимающий перепады температур и нагрузок.

Сфера применения и принцип действия

В традиционном строительстве, особенно при возведении многоэтажных комплексов, широко используются деформационные швы. Задача данного элемента заключается в развязке секций, цоколя и жилого этажа при одновременном сохранении гидроизоляции. Если проигнорировать данный вопрос, неизбежные температурные деформации приведут к нарушению целостности стыка.

Используемые ранее материалы не были долговечными. К тому же не соблюдалось условие универсальности, возможности использования герметика и для гидроизоляции, и для создания упругой подушки в шве. Прокладка из резиноподобного материала, поливинилхлорида, обладает гибкостью, прочностью, длительным сроком службы. Сегодня такие гидрошпонки широко используют на каждой стройке, выбирают только требуемую конфигурацию и сечение.

Технические характеристики материала

Поливинилхлорид характеризуется устойчивостью к износу, эластичностью. Вещество мало восприимчиво к нагрузкам (сжатие и растяжение). Неслучайно данный материал заменяет традиционный каучук в системах металлопластиковых окон, сантехнических конструкциях. Элементы из ПВХ способны выдержать давление воды до 0,97 МПа, сдвиг до 145 миллиметров в продольном и 230 — в поперечном направлениях. Полимеры не боятся жары и холода, работают в температурном диапазоне от -40 до +70 градусов Цельсия.

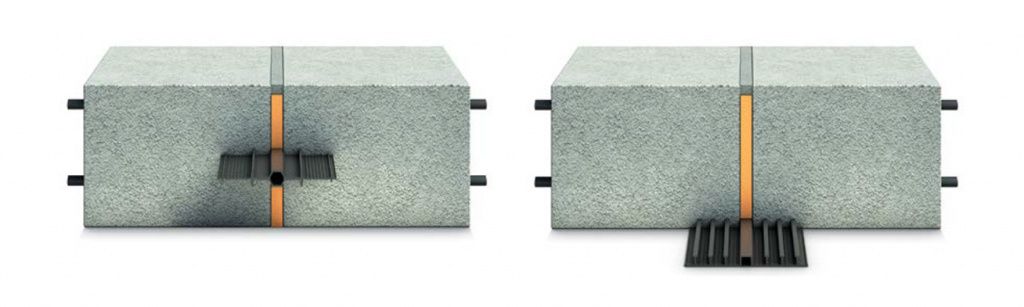

Виды гидрошпонок

Использование специальных упругих прокладок при прерывании бетонирования фундамента позволяет минимизировать риск разрушения конструкции. При этом обеспечивается защита стыка от внешних воздействий (влаги).

Существует множество гидрошпонок. Различаются по назначению (монтаж внутри и снаружи), характеру работы. В зависимости от типа шва бывают деформационные и технологические. В первую группу также входят прокладки для компенсации перепадов температуры, антимейсмические. Вторую формируют элементы для связи бетонов разных заливок, когда невозможно выполнить одномоментную укладку смеси. Для простоты классификации ПВХ-шпонок используется следующая кодировка:

• «В» — внутренний элемент. ДВ — деформационная внутренняя гидрошпонка;
• «ДЗ» — универсальный П-образный профиль;
• «О» — изделие для наружного применения;
• «ХО» — внешний герметик для заделки швов прерывания бетонирования (опалубочный);
• «Таракан» — объемный спецпрофиль (внутреннего монтажа) характерной формы.

Также существуют шпонки для усадочных стыков (УВ, УВС), с набухающим шнуром (ХВС), ремонтные (ДР). По материалу выделяют элементы из ПВХ, полиэтилена, натурального и синтезированного каучука.

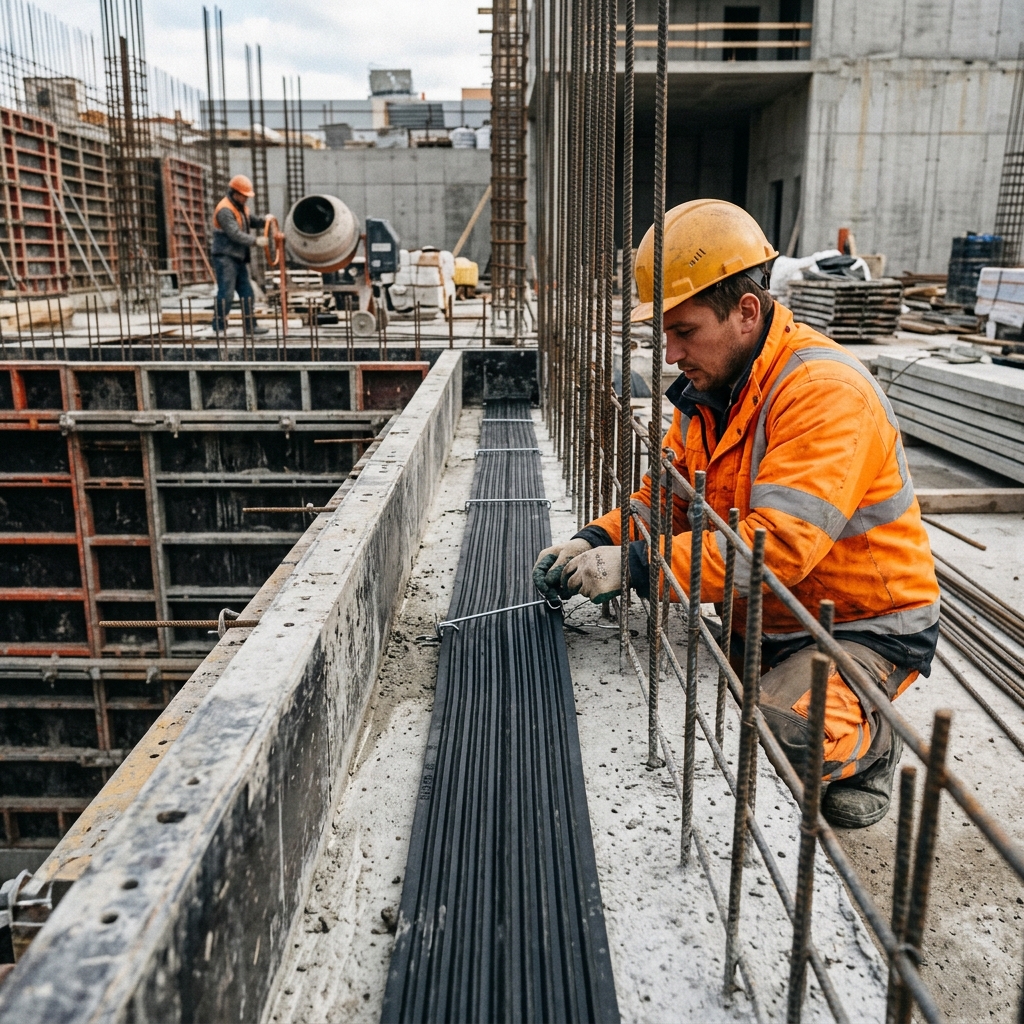

Монтаж гидрошпонок

Укладка гидроизолирующей прокладки производится на стадии сооружения шва в конструкции. Нарушение технологии монтажа, сроков приведет к неприятным последствиям. Никто не сможет гарантировать нормальную работу деформационного стыка на уровне фундамента, в который «забыли» вовремя уложить гидрошпонку.

Второй момент относится к размерам. Не допускается использовать для перекрытия больших зазоров прокладки малого (недостаточного) типоразмера. Вообще монтаж изоляционных шпонок чрезвычайно прост, не требует наличия специальных навыков. Не понадобятся электроинструмент, сложные приспособления. Желательно избегать стыков в ленте, чтобы не ослаблять элемент в месте пайки.

Выбор гидрошпонок для строительства

Профиль и тип гидроизолирующей шпонки определяются проектировщиком. Замены «на ходу» недопустимы, поскольку неизбежно приведут к сбою в работе шва. Нельзя использовать элементы для внутренних работ в наружном исполнении и наоборот: у них разные характеристики.

Самостоятельные попытки «угадать» тип, размер приведут к непредсказуемым результатам. А дорогостоящий ремонт окончательно разрушит всю выгоду подобного решения. Выбор производится на основании расчета (толщина стыка), в соответствии с проектными условиями.

Продукция на нашем сайте

В каталоге представлены гидропрокладки марок «Технониколь», «Аквастоп», Icopal, профиль «Таракан». Доступен выбор наружных и внутренних шпонок для создания деформационных, технологических, усадочных швов различной толщины, протяженности. Вся продукция сертифицирована, соответствует заявленным характеристикам. Документация находится в открытом доступе на сайте. С ней можно ознакомиться, скачать или распечатать.
