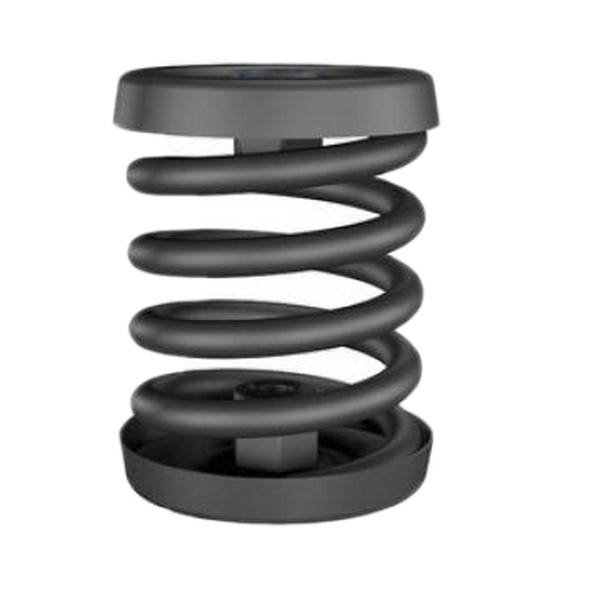

Пружинный виброизолятор ISOTOP SD 3

Цельнометаллические виброизоляторы пружинного типа Isotop SD состоят из двух опорных пластин с отверстиями под резьбу и расположенной между ними пружины. Высота пружины регулируется при помощи шпильки и гаек М10. Ряд Isotop SD насчитывает 8 моделей с жёсткостью от 7,93 Н/мм до 187 Н/мм, выдерживающих номинальную нагрузку от 120Н до 5200Н.

Антикоррозионное покрытие может быть нанесено при помощи гальваники (электролитическая ванна) или электроосаждения (катафорезное покрытие).

Область применения

Пружины Isotop SD могут использоваться для виброизоляции вентиляционного, насосного, компрессорного оборудования, а также для виброзащиты оборудования, чувствительного к колебаниям, например, весы, высокоточные станки, электроника. Для выбора конкретной модели виброизолятора необходимо рассчитать статические и динамические нагрузки от оборудования с учётом их распределения на опоры.

Особенности

• Одинаковые габаритные размеры и диаметры резьбовых соединений в пределах серии;
• Резонансная частота – 3 Гц;
• Возможность точечного крепления и контроля состояния пружины благодаря открытой конструкции;
• Возможность установки в направлении виброперемещения.
